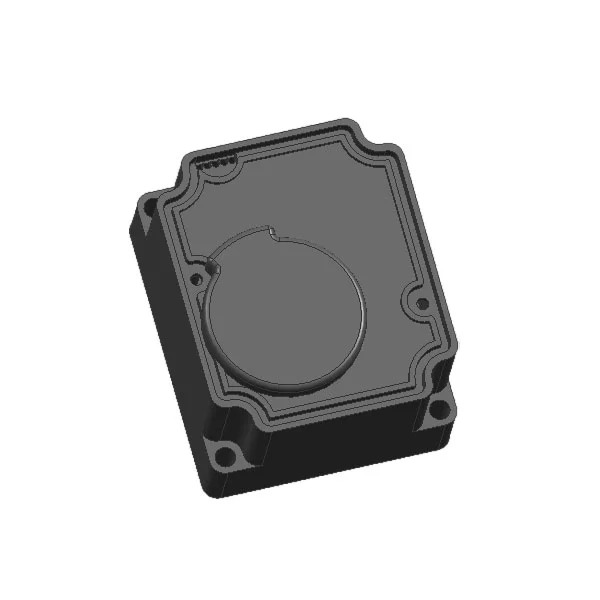

低騒音水道メーターギアモーター

Kaiye は、中国を拠点とする水道メーターモジュール式アクチュエーターの専門メーカーおよびサプライヤーです。当社の低騒音水道メーターギアモーターは、スマート水道メーターシステムの中核となる駆動コンポーネントです。最適化されたギア構造と静音モーター設計により、騒音と振動を最小限に抑えた超静かなバルブ作動を実現します。優れた耐久性、長寿命、連続運転時の安定した性能、コンパクトな設置面積、簡単な設置を誇ります。 DN15、DN20、DN25 の標準バルブ口径と完全に互換性があり、バルブ制御の水道メーター、浄水器、エアコンユニット、その他の流体制御シナリオに広く導入されています。

お問い合わせを送信

製品説明

主な用途

この低騒音水道メーターギアモーターは、次のような主要なアプリケーションシナリオを備えたスマート水道メーターシステム専用に構築されています。

• ワイヤレス住宅用スマート水道メーター

• プリペイド式バルブ制御スマート水道メーター

• 遠隔自動検針（AMR）システム

• DN15 ～ DN50 水道計量パイプライン用の電動バルブ

技術仕様

特に指定のない限り、水道メーターで使用される低騒音水道メーターギアモーターのすべてのパラメーターは、標準周囲温度 (23°C) および定格動作電圧でテストされます。

1. 定格動作電圧：DC3.6V

2. 動作電圧許容範囲：DC2.5V～5V 注：許容範囲内では、入力電圧が高いほど出力トルクは高くなりますが、アクチュエータの寿命が短くなります。

3. 定格電圧での無負荷動作電流: ≤ 25 mA

4. 定格電圧でのローターのロック (失速) 電流: ≤ 450 mA (300 シリーズモーターの場合)

5. 定格出力トルク:

o≧1.8N・m（減速比2400：1相当）

o ≥ 2.7 N・m (減速比 3700:1 に適合)

6. バルブ 90° (1/4 回転) 作動時間:

o ≤ 10 s (減速比 2400:1 に適合)

o ≤ 16 s (3700:1 減速比に適合)

7. 標準減速比オプション: 2400:1、3700:1

8. ワイヤーシーケンス定義 (WSD)

ワイヤーの色	コア機能の定義
青	バルブ開定位置スイッチ信号
白	位置決め信号用コモン端子（COM）
黄色	バルブ閉位置スイッチ信号
黒	DC電源プラス極（+）
赤	DC電源マイナス極(-)
注: ワイヤの順序、色分け、ワイヤの長さは、お客様の特定の要件に応じて完全にカスタマイズできます。

侵入保護 (IP) 定格: IP67 注: IP67 の防塵および浸水保護性能は、アクチュエータが正しく組み立てられ、対応する密閉型水道メーターハウジングでしっかりと固定されている場合にのみ達成されます。

よくある質問 (FAQ)

Q: KY-59 アクチュエータはどのパイプサイズに対応していますか?

A: 低騒音水道メーターギアモーターは、DN15 ～ DN50 の水道メーターバルブ用に設計されており、さまざまなパイプ径や作業条件のさまざまなトルク要件に適合する 2 つのギア減速比オプションを備えています。

Q: 配線順序や配線仕様はカスタマイズできますか?

A: はい。当社は、特定のアセンブリ、設置、および制御システムの要件に合わせて、ワイヤの順序、色分け、ワイヤの長さ、およびワイヤゲージの完全なカスタマイズをサポートします。

Q: IP67 等級は長期間の水中での動作をサポートしますか?

A: 標準の IP67 定格により、ユニットは防塵性があり、水深 1 m に 30 分間一時的に浸漬しても耐えられることが保証されています。水道メーターの作動シナリオでの長期間の水没操作の場合は、安定した保護性能を維持するために、適合する密閉された水道メーターのハウジングと正しく組み立てる必要があります。

Q: KY-59に推奨される電源は何ですか?

A: 定格動作電圧は 3.6 V DC で、許容動作範囲は 2.5 V ～ 5 V DC です。トルク性能、低消費電力、長寿命のバランスをとるために、安定した 3.6 V リチウム電池電源を使用することをお勧めします。
