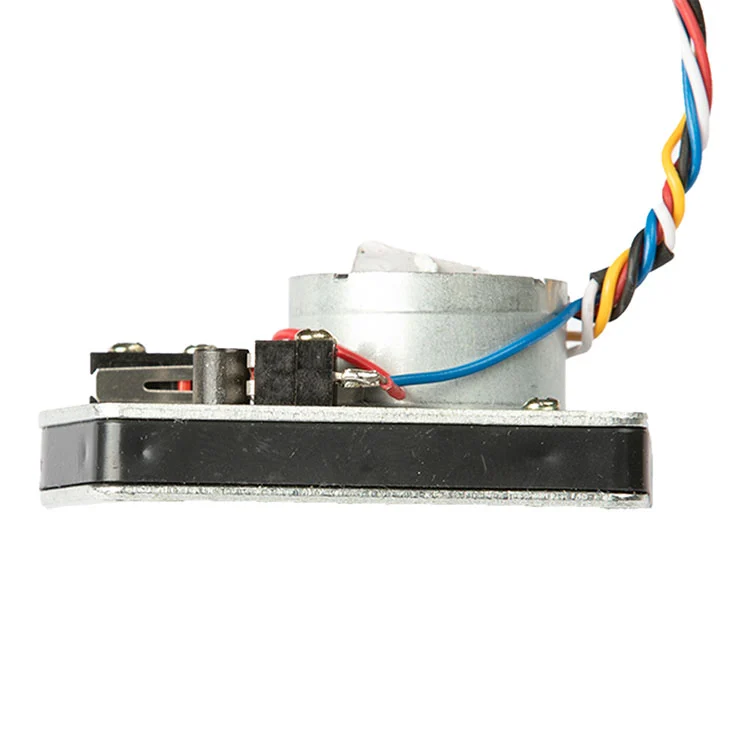

水道メーター ボールバルブコントローラー アクチュエーター

ボールバルブアクチュエータがバイヤーにとって実際に何を解決するか

スマートメーターのボールバルブの故障のほとんどはモーターに起因するものではありません。それらは、老朽化し​​たバルブで推力が不足したり、電流が予想よりも早くバッテリーパックを消耗したり、メーターボードと一致しない配線によって発生します。このアクチュエータは、これら 3 つの障害点に直接対処します。

• 老朽化したボールバルブ用のヘッドルームを備えた推力。1000:1 のギア減速により 15 kg を超える定格を備えたアクチュエータは、小口径の水道メーターのボール バルブに適したサイズになっています。技術検討時にバルブの着座トルクを確認してください。
• 電池式メーターの消費電流が低い。動作電流は公称 3.6V で 25mA 以下、ロックローター電流は 450mA です。動作電流が低いため、アクチュエータは過剰なドレインを発生させることなく乾電池パックから動作することができ、一方、ロックされたローターの数値は、バルブ着座中に何が予想されるかをドライバー回路に示します。

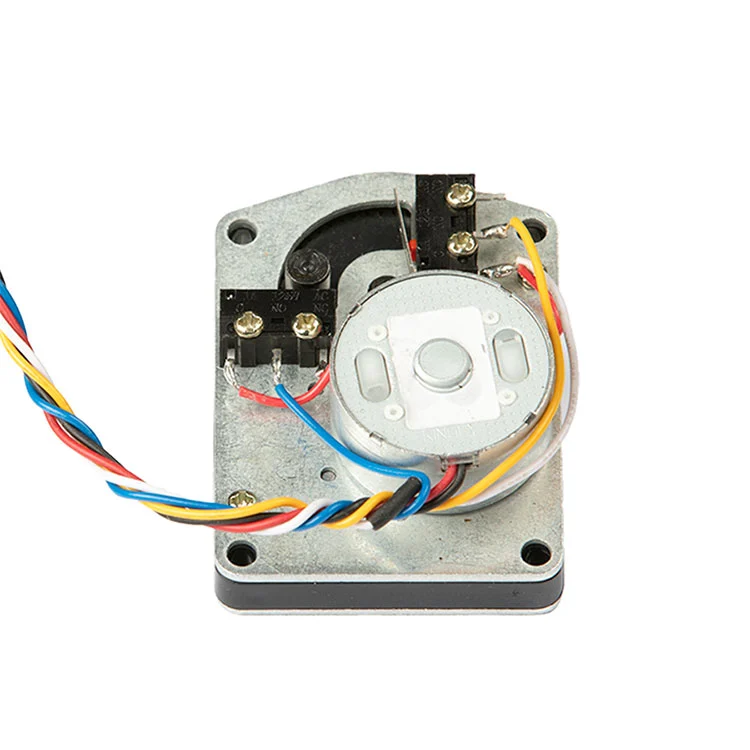

• メーターボードに合わせた5線式制御。赤がプラス、黒がマイナス、青がオープン、白がCOM、黄色がクローズ。配線方式により電源と開閉制御信号が分離されているため、アクチュエータはメーターボードの既存の制御ロジックで駆動できます。
• 非電化のメーターピット向けに設計されています。このアクチュエータは、220V 主電源や専用電源ケーブルの使用が現実的でない、住宅、地下、非電化の設置シナリオを対象としています。

購入者は注文前に技術仕様を確認する必要があります

以下の表は、標準的なボール バルブ アクチュエータの構成を示しています。メーター プラットフォームが異なる電圧、推力曲線、または配線規則で動作する場合、これらのパラメーターは OEM レビュー中にカスタマイズできます。

メーターボードが異なる制御信号極性を供給している場合、または異なるコネクタを使用している場合、Kaiye のエンジニアリングチームは、標準ハーネスを互換性のないメータープラットフォームに強制的に取り付けるのではなく、配線を見直し、適合する構成を提案できます。

統合、配線、実装: エンジニアが最初に尋ねること

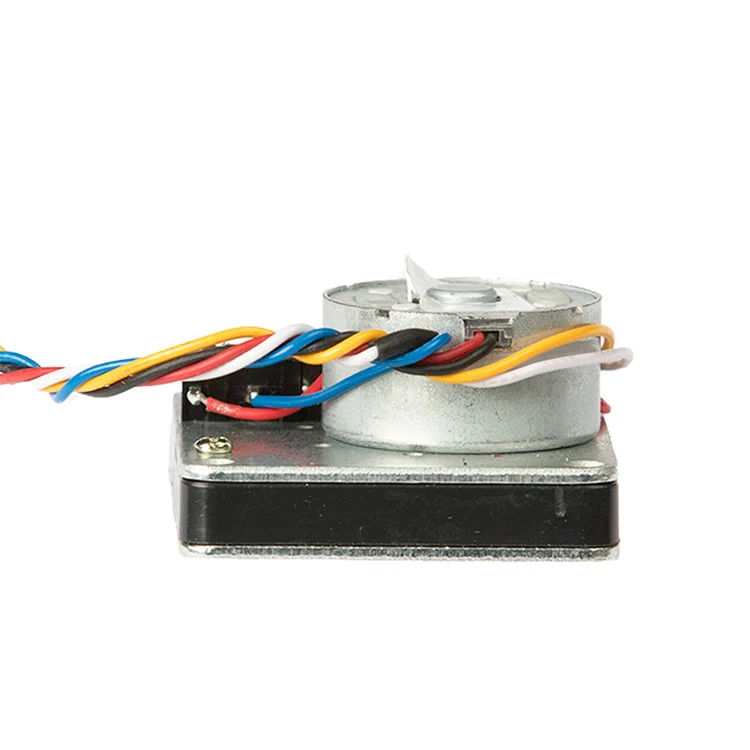

OEM バイヤーにとって、アクチュエーターの品質は、メーター ハウジング、ボール バルブ ステム、および制御基板との適合性によって決まります。このアクチュエータは、スペースに制約のあるスマートメーター筐体向けにコンパクトな外形を採用しており、電源と開閉制御信号を分離した配線方式を採用しています。

電源配線。赤がプラス、黒がマイナスです。駆動回路は、通常の動作電流が 25 mA 以下であっても、バルブの着座により一時的に高い電流が要求される可能性があるため、450 mA のロックローター電流に対応できるサイズにする必要があります。アクチュエータが現場交換可能な場合は、メーター基板の逆極性保護を推奨します。

制御配線。青はオープン、白はCOM、黄色はクローズです。この回路は電力線ではなく制御入力として扱われ、通信障害によってバルブ制御が不能にならないように通信モジュールから独立したままにする必要があります。

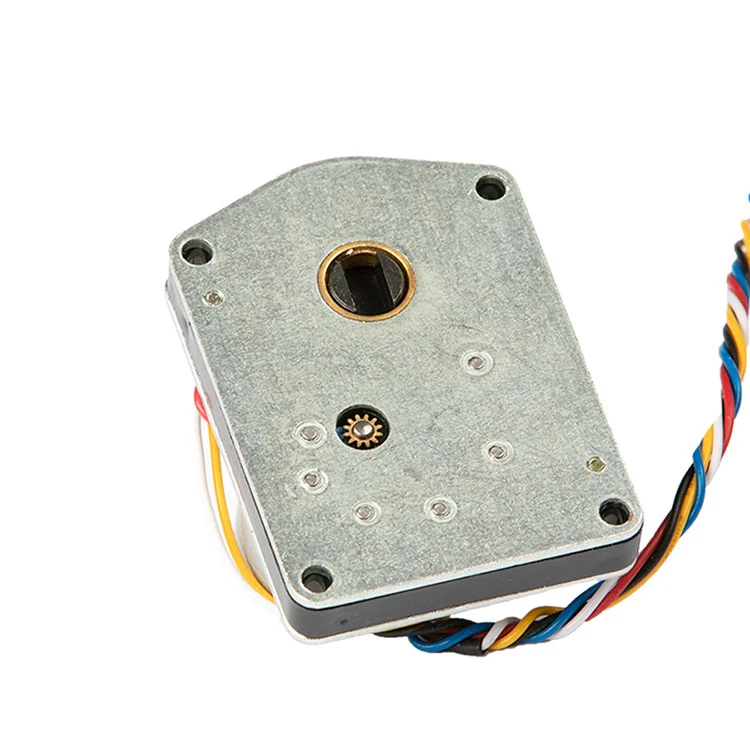

取り付けインターフェイス。アクチュエータは、小口径スマート メーター バルブ本体で使用されるボール バルブ ステムと取り付けパターンを中心に設計されています。量産発売前に、購入者はステムの四角さ、取り付け穴の間隔、メーターハウジング内のアクチュエーターの向きを確認する必要があります。 Kaiye は、生産注文を出す前に、機械的なフィットチェック用のサンプルを提供できます。

メーターハウジングまたは完全なバルブアセンブリも購入している場合は、アクチュエータも一緒にレビューできます。水道メーターシェルとバルブ本体の組み合わせにより、組み立て時のインターフェースの不一致を軽減します。

ボールバルブアクチュエータが使用される場所: 大量プロジェクトに適したアプリケーション

このアクチュエータは、高速作動よりもバッテリ駆動の動作と低電流が重要な小口径ボールバルブ制御用に配置されています。一般的なボリューム アプリケーションには次のようなものがあります。

アクチュエータは Kaiye の広範な水道メーターコンポーネントプラットフォームの一部であるため、複数のコンポーネントを調達するバイヤーは認定と物流を統合できます。プロジェクトでメーターレベルでの無線通信も必要な場合、アクチュエーターは Kaiye のアクチュエーターと連携して動作するように設計されています。ワイヤレス水道メータープラットフォーム。全文をレビューすることもできます水道メーターアクチュエーターの範囲関連モデルについては。

品質、一貫性、そしてここでの「メーカー」の実際の意味

B2B バイヤーにとって、「メーカー」とは、単なるカタログを持った商社ではなく、プロセス管理を意味する必要があります。 Kaiye は ISO 9001 品質システムを運用し、アクチュエーター アセンブリの自動生産を実行し、20 年以上水道メーター アクチュエーターを製造してきました。このボール バルブ アクチュエータは、次の 3 つの具体的な方法でその生産拠点から恩恵を受けています。

バッチの一貫性。歯車は管理された寸法に機械加工されます。自動組み立てにより、ギアの噛み合い、推力出力、応答時間のユニットごとのばらつきが軽減されます。これは、ユーティリティ プロジェクト全体で何千ものアクチュエータを設置する場合に重要です。

受入検査と最終検査。標準的な生産には、電流引き込み、応答時間、バルブの移動量などの機能チェックが含まれます。バイヤーは、大量注文を行う前に、検査プロトコルとサンプリング計画をリクエストできます。

トレーサビリティ。モデルコード、生産​​バッチ、およびテスト記録が保持されるため、現場で問題が発生した場合に、プロジェクト内のすべてのアクチュエータを疑わしいものとして扱うのではなく、影響を受ける集団を隔離できます。 Kaiyeの生産拠点と品質システムの詳細については、会社概要と製造概要.

OEM のカスタマイズおよび調達条件

ボールバルブアクチュエータは標準ユニットとして用意されていますが、標準だからといって固定されているわけではありません。 OEM およびプロジェクトのバイヤーの場合、通常、次の項目が技術レビュー後にカスタマイズされます。

ケーブルとコネクタ。メーターハウジングや組立治具に合わせて、ケーブル長、ワイヤーゲージ、カラーコード、コネクタタイプをご指定いただけます。

制御ロジック。開閉信号の極性とCOM構成はメーターボードに合わせることができます。

推力とギア比。より高いシート推力または異なるステム形状を備えたバルブの場合、標準の 1000:1 構成よりも代替のギア比またはモーター層の方が適切な場合があります。

ブランド化とパッケージング。大量注文の場合は、プライベート ラベルのマーキング、中立的なパッケージ、およびプロジェクト固有のラベルをご利用いただけます。

一般的なMOQとリードタイムは見積時に確認されます。標準納期は、注文数量とコンポーネントの在庫状況によって異なりますが、通常、PO とサンプルの確認後 15 ～ 30 日かかります。

調達FAQ

メーカーですか？
はい。 Kaiye には 30 年以上の生産経験を持つ独自の工場があります。

この商品を私たちの要件に合わせて梱包し​​てもらえますか?
はい。大量注文の場合は、カスタマイズされたパッケージとラベルを歓迎します。

通常注文の場合の納期はどれくらいですか？
納期は通常 15 ～ 30 日ですが、モデルの期間や注文数量に応じて短くなったり長くなったりする場合があります。

配線の定義は何ですか?
赤がプラス、黒がマイナス、青がオープン、白がCOM、黄色がクローズです。

防水等級は何ですか？
標準構成では IP 定格は指定されていません。屋外または水中設置については、エンジニアリング担当者に必要な IP レベルを確認してください。

3.6V乾電池スマート水道メーターには対応していますか？
はい。このアクチュエータは、動作可能な電圧範囲が 2.5 ～ 5V の 3.6V DC システム用に設計されています。技術検討時にメーターボードの制御ロジックとバルブ負荷を確認します。
