スマート水道メーター用のバッテリー駆動のバルブ アクチュエーターを調達する場合、重要な質問は常に同じです。老朽化したバルブのトルクを保持できるか、メーターの乾電池パックでどのくらいの時間動作するか、配線は再加工せずにメーター ボードに適合するか、です。この 3.6V アクチュエータは、これら 3 つの制約に基づいて構築されています。
Kaiye は、スマートメーターの初期導入以来、水道メーターアクチュエーターを製造してきました。アクチュエーターの年間生産能力は1000万セット30 年以上のハードウェアと制御バルブの製造経験。この乾電池アクチュエータは、OEM 統合、バッチの一貫性、予測可能なリード タイムを考慮して設計された、量産実績のあるプラットフォームの一部です。
以下に、実際の動作パラメータ、配線ロジック、調達制限、およびサンプルを承認する前にエンジニアリング チームが尋ねる技術的な質問を示します。
バッテリー駆動のメーターバルブの故障のほとんどはモーターに起因するものではありません。それらは、老朽化したバルブのトルク不足、予想よりも早くバッテリーパックを消耗する電流引き込み、またはメーターボードと一致しない配線によって発生します。このアクチュエータは、これら 3 つの障害点に直接対処します。
1500:1 のメタルギア減速により定格 1.8 N・m 以上のアクチュエータは、小口径の水道メーターのバルブに適したサイズになっています。金属ギアは焼結ではなく機械加工されているため、長いサイクルにわたってトルク出力が維持され、失速状態で歯が剥がれるリスクが軽減されます。
動作電流は公称 3.6V で 25mA 以下、ロックローター電流は 550mA です。動作電流が低いため、アクチュエータはバッテリを過度に消耗させることなく標準の乾電池パックで動作できます。一方、ロックされたローターの数値は、バルブ着座中に何が起こるかをドライバー回路に示します。

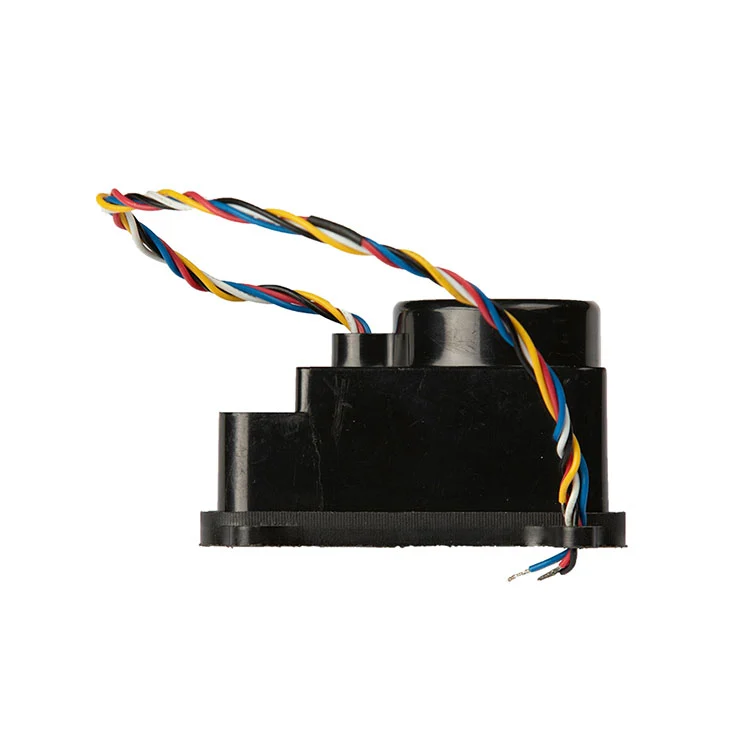

赤がマイナス、黒がプラス、青がオープン、白がCOM、黄色がクローズ。配線方式により電源と開閉制御信号が分離されているため、別途リレー基板を追加することなく、メータ基板の既存の制御ロジックでアクチュエータを駆動できます。
このアクチュエータは、220V 主電源や専用電源ケーブルの使用が現実的でない、住宅、地下、非電化の設置シナリオを対象としています。現場の電源インフラがなくても、安定したバルブ制御と信号フィードバックをサポートします。
以下の表は、標準的な乾電池アクチュエータの構成を示しています。メーター プラットフォームが異なる電圧、トルク曲線、または配線規則で動作する場合、これらのパラメーターは OEM レビュー中にカスタマイズできます。
| パラメータ | 基準値 | 調達メモ |
|---|---|---|
| 定格電圧 | DC3.6V | メーター用乾電池パックとの適合確認 |
| 動作可能電圧範囲 | DC2.5～5V | 範囲内の電圧が高いほどトルクは大きくなりますが、寿命は短くなります。 |
| 動作電流 | ≤25mA | スタンバイ中だけでなく、バルブ移動中のピーク電流の予算も確保 |
| ロックローター電流 | 550mA | ドライバおよび保護回路のサイジングに役立ちます |
| 出力トルク | ≧1.8N・m | 定格電圧で測定。バルブの着座トルクを確認する |
| 減速比 | 1500:1 | 小口径の水道メーターバルブプラットフォームに適合 |
| バルブ応答時間 | ≤8秒 | 定格電圧での開から閉、または閉から開へ |
| 配線 | 赤マイナス、黒プラス、青オープン、白COM、黄クローズ | ケーブル長、コネクタ、ワイヤーの色はカスタマイズ可能 |
メーターボードが異なる制御信号極性を供給している場合、または異なるコネクタを使用している場合、Kaiye のエンジニアリングチームは、標準ハーネスを互換性のないメータープラットフォームに強制的に取り付けるのではなく、配線を見直し、適合する構成を提案できます。
OEM バイヤーにとって、アクチュエーターの良さは、メーター ハウジング、バルブ ステム、および制御基板との適合性によって決まります。この乾電池アクチュエータは、スペースに制約のあるスマートメーター筐体向けにコンパクトな外形を採用しており、電源と開閉制御信号を分離した配線方式を採用しています。
電源配線。赤がマイナス、黒がプラスです。駆動回路は、通常の動作電流が 25 mA 以下であっても、バルブの着座により一時的により高い電流が要求される可能性があるため、550 mA のロックローター電流に対応できるサイズにする必要があります。アクチュエータが現場交換可能な場合は、メーター基板の逆極性保護を推奨します。
制御配線。青はオープン、白はCOM、黄色はクローズです。この回路は電力線ではなく制御入力として扱われ、通信障害によってバルブ制御が不能にならないように通信モジュールから独立したままにする必要があります。

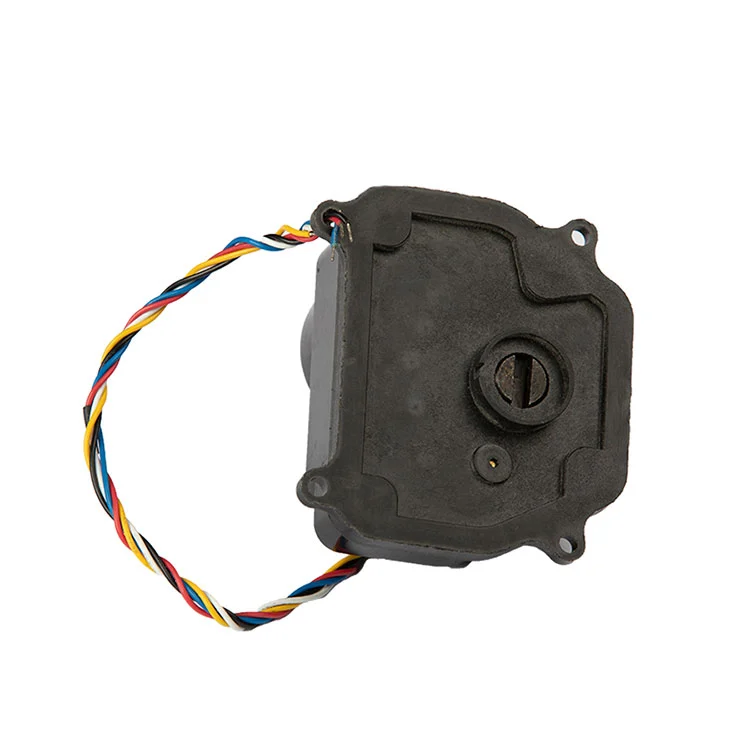

取り付けインターフェイス。アクチュエーターは、小口径スマートメーターバルブ本体で使用されるバルブステムと取り付けパターンを中心に設計されています。量産発売前に、購入者はステムの四角さ、取り付け穴の間隔、メーターハウジング内のアクチュエーターの向きを確認する必要があります。 Kaiye は、生産注文を出す前に、機械的なフィットチェック用のサンプルを提供できます。
メーターハウジングまたは完全なバルブアセンブリも購入している場合は、アクチュエータも一緒にレビューできます。水道メーターシェルとバルブ本体の組み合わせにより、組み立て時のインターフェースの不一致を軽減します。
このアクチュエータは、高速作動よりもバッテリ駆動の動作と低電流が重要な小口径バルブ制御用に配置されています。一般的なボリューム アプリケーションには次のようなものがあります。
アパートの建物や公益事業者が管理する住宅口座の請求管理、延滞管理、漏洩対応のためのリモート開閉。
220V 主電源または専用電源ケーブルが現実的ではなく、アクチュエータがメーターの乾電池パックから動作する地下および屋外のメーター設置場所。
古いコミュニティの改修、キャンパスの水管理、およびアクチュエータが 4 桁または 5 桁の数量で調達される工業団地のサブメーターでの一括設置。
アクチュエータを水道メーターのメーカーやバルブ自動化ショップに供給し、電力会社に出荷する前に自社のメーターやバルブ製品にアクチュエーターを統合します。
アクチュエータは Kaiye の広範な水道メーターコンポーネントプラットフォームの一部であるため、複数のコンポーネントを調達するバイヤーは認定と物流を統合できます。プロジェクトでメーターレベルでの無線通信も必要な場合、アクチュエーターは Kaiye のアクチュエーターと連携して動作するように設計されています。ワイヤレス水道メータープラットフォーム。
B2B バイヤーにとって、「メーカー」とは、単なるカタログを持った商社ではなく、プロセス管理を意味する必要があります。 Kaiye は ISO 9001 品質システムを運用し、アクチュエーター アセンブリの自動生産を実行し、20 年以上水道メーター アクチュエーターを製造してきました。この乾電池アクチュエータは、次の 3 つの具体的な方法でその生産拠点から恩恵を受けています。
バッチの一貫性。金属ギアは制御された寸法に機械加工されます。自動組み立てにより、ギアの噛み合い、トルク出力、応答時間のユニットごとのばらつきが軽減されます。これは、ユーティリティ プロジェクト全体で数千台のアクチュエータを設置する場合に重要です。
受入検査と最終検査。標準的な生産には、電流引き込み、応答時間、バルブの移動量などの機能チェックが含まれます。バイヤーは、大量注文を行う前に、検査プロトコルとサンプリング計画をリクエストできます。
トレーサビリティ。モデルコード、生産バッチ、およびテスト記録が保持されるため、現場で問題が発生した場合に、プロジェクト内のすべてのアクチュエータを疑わしいものとして扱うのではなく、影響を受ける集団を隔離できます。 Kaiyeの生産拠点と品質システムの詳細については、会社概要と製造概要.
乾電池アクチュエータは標準ユニットとして用意されていますが、標準だからといって固定されているわけではありません。 OEM およびプロジェクトのバイヤーの場合、通常、次の項目が技術レビュー後にカスタマイズされます。
ケーブルとコネクタ。メーターハウジングや組立治具に合わせて、ケーブル長、ワイヤーゲージ、カラーコード、コネクタタイプをご指定いただけます。
制御ロジック。開閉信号の極性とCOM構成はメーターボードに合わせることができます。
トルクとギア比。より高い着座トルクまたは異なるステム形状を備えたバルブの場合、標準の 1500:1 構成よりも代替のギア比またはモーター層の方が適切な場合があります。
ブランド化とパッケージング。大量注文の場合は、プライベート ラベルのマーキング、中立的なパッケージ、およびプロジェクト固有のラベルをご利用いただけます。
標準構成の一般的なMOQは500個から始まります。カスタマイズされたケーブル、コネクタ、またはブランドの場合は、より高い MOQ とサンプルの承認手順が必要になる場合があります。標準ユニットのリードタイムは通常、発注書とサンプル確認後 15 ～ 25 営業日です。最終MOQとリードタイムは見積時に確認されます。
最低注文数量はいくらですか?
標準構成は 500 個からです。カスタマイズされたケーブル、コネクタ、またはブランドには、より高い MOQ とサンプルの承認手順が必要になる場合があります。
アクチュエータはさまざまなワイヤ長やコネクタに合わせてカスタマイズできますか?
はい。メーターハウジングや組立治具に合わせて、ケーブル長、ワイヤーゲージ、カラーコード、コネクタタイプをご指定いただけます。
リードタイムはどれくらいですか?
標準ユニットは、注文数量とコンポーネントの在庫状況に応じて、発注書とサンプル確認後通常 15 ～ 25 営業日かかります。
アクチュエーターは3.6V乾電池使用のスマートメーターに対応していますか？
はい。このアクチュエータは、3.6V DC 乾電池システム用に設計されており、動作可能な電圧範囲は 2.5 ～ 5V です。技術検討時にメーターボードの制御ロジックとバルブ負荷を確認します。
