水道メーターモジュラーアクチュエーター
  • 水道メーターモジュラーアクチュエーター水道メーターモジュラーアクチュエーター

水道メーターモジュラーアクチュエーター

DN15 ~ DN25 スマート水道メーター用の 3.6V 水道メーターモジュラーアクチュエーター。

3.6V DC · 2.5 ~ 5V で動作可能 · デュアルリダクション: DN15 ~ DN20 の場合は 2400:1、DN25 の場合は 3700:1 · トルク ≥1.8 ~ 2.7 N·m · 動作電流 ≦ 25 mA · ロックローター電流 450 mA · 開閉時間 ≦ 10 ~ 16 秒 · IP67。

PH タイプ 4P コネクタ 6 芯 (信号 4 + 電源 2)。バッテリー駆動のモジュール式スマート メーター プラットフォーム向けに設計されています。

OEM ケーブル、コネクタ、ブランドのカスタマイズ。 MOQとリードタイムは見積時に確認されます。メーター プラットフォームの仕様を送信して、一致する見積もりを入手してください。

OEM/ODM供給・デュアルレシオモジュラーアクチュエータ

DN15 ~ DN25 スマート メーター プラットフォーム用の卸売水道メーター モジュラー アクチュエーター

スマート水道メーター プラットフォーム用のモジュラー アクチュエーターを調達している場合、承認に関する質問は予測可能です。減速比はバルブのサイズに一致するか、古いバルブにトルクが保持されるか、コネクタとワイヤの定義は再加工せずにメーター ボードに一致するかなどです。この 3.6V モジュラー アクチュエータは、これら 3 つの制約に基づいて構築されています。

Kaiye は、スマートメーターの初期導入以来、水道メーターアクチュエーターを製造してきました。アクチュエーターの年間生産能力は1000万セット30 年以上のハードウェアと制御バルブの製造経験。このモジュラー アクチュエータは、OEM 統合、バッチの一貫性、予測可能なリード タイムを考慮して設計された、量産実績のあるプラットフォームの一部です。

以下に、デュアル レシオの選択、動作パラメータ、配線とコネクタのロジック、調達制限、およびサンプルを承認する前にエンジニアリング チームが尋ねる技術的な質問を示します。

2400:1・DN15~DN20

標準的な住宅用プラットフォーム
減速比
2400:1
出力トルク
≧1.8N・m
開閉時間
≤10秒
定格電圧
DC3.6V
動作電流
≤25mA

3700:1・DN25

大口径化・高着座トルク化
減速比
3700:1
出力トルク
≧2.7N・m
開閉時間
≤16秒
定格電圧
DC3.6V
動作電流
≤25mA

モジュラーアクチュエーターが購入者にとって実際に何を解決するか

モジュラーとアクチュエータの統合に関する問題のほとんどは、モーターに起因するものではありません。これらは、バルブ サイズに対して間違った減速比を選択したこと、予想よりも早くバッテリー パックを消耗する電流、またはメーター ボードと一致しないコネクタとワイヤの定義によって発生します。このアクチュエータは、これら 3 つの障害点に直接対処します。

  • バルブサイズに合わせたデュアルレシオ。DN15 ~ DN20 の場合は 2400:1、DN25 の場合は 3700:1。 3700:1 バージョンは、DN25 バルブのより高い着座トルクに対応するために 2.7 N・m 以上を実現します。一方、2400:1 バージョンは、より小さいボアでも応答時間を 10 秒以下に保ちます。
  • 電池式メーターの消費電流が低い。動作電流は公称 3.6V で 25mA 以下、ロックローター電流は 450mA です。動作電流が低いため、アクチュエータは過剰な消耗をすることなくバッテリ パックから動作することができ、一方、ロックされたローターの数値は、バルブの着座中に何が予想されるかをドライバー回路に示します。
  • PHタイプ4Pコネクタ、6芯。信号線4本と電源線2本。このコネクタは、アクチュエータが配線ではなくボードに差し込まれるモジュラー メーター プラットフォーム向けに設計されています。
  • IP67で湿気の多い屋外のメーターピットに対応。ハウジングは一時的な浸水や粉塵の侵入に対して IP67 等級に準拠しており、屋外のメーターボックス、地下ピット、湿気の多いユーティリティキャビネットに適しています。

購入者は注文前に技術仕様を確認する必要があります

以下の表は、標準的なモジュール式アクチュエータの構成を示しています。メーター プラットフォームが異なる電圧、トルク曲線、またはコネクター規則で動作する場合、これらのパラメーターは OEM レビュー中にカスタマイズできます。

パラメータ 基準値 調達メモ
定格電圧 DC3.6V メーター用バッテリーパックとの適合確認
動作可能電圧範囲 DC2.5~5V 範囲内の電圧が高いほどトルクは大きくなりますが、寿命は短くなります。
動作電流 ≤25mA スタンバイ中だけでなく、バ​​ルブ移動中のピーク電流の予算も確保
ロックローター電流 450mA ドライバおよび保護回路のサイジングに役立ちます
減速比 2400:1 (DN15 ~ DN20)
3700:1 (DN25)
減速比をバルブのサイズに合わせます。 DN25 では 2400:1 を使用しないでください
出力トルク ≧1.8N・m(2400:1)
≧2.7N・m(3700:1)
バルブの着座トルクと配管サイズの確認
開閉時間 ≤10 秒 (2400:1)
≤16 秒 (3700:1)
定格電圧での開から閉、または閉から開へ
防水定格 IP67 湿気が多く、飛沫がかかりやすい屋外のメーターエンクロージャに最適
コネクタ PHタイプ 4P 6芯 信号線4本+電源線2本。データシートと照らし合わせてワイヤ定義を確認する

メーターボードが別のコネクタを使用している場合、または異なるワイヤ定義が予想される場合、Kaiye のエンジニアリング チームは、互換性のないボードに標準プラグを強制的に接続するのではなく、ハーネスを検討して、適合する構成を提案できます。

配線とコネクタ: エンジニアが最初に尋ねること

モジュール式メーター プラットフォームの場合、アクチュエーターはメーター ボード、バルブ ステム、およびエンクロージャとの適合性によってのみ決まります。このアクチュエータは、信号線4本と電源線2本の計6本のPHタイプ4Pコネクタを使用しています。プラグは配線ではなく、メーターボードに直接取り付けるように設計されています。

電源配線。パワーペアはモータードライブに電力を供給します。駆動回路は、通常の動作電流が 25 mA 以下であっても、バルブの着座により一時的に高い電流が要求される可能性があるため、450 mA のロックローター電流に対応できるサイズにする必要があります。アクチュエータが現場交換可能な場合は、メーター基板の逆極性保護を推奨します。

信号配線。4 本の信号線は開閉制御と位置フィードバックを伝送します。この回路は電力線ではなく制御入力として扱われ、通信障害によってバルブ制御が不能にならないように通信モジュールから独立したままにする必要があります。

ワイヤーの定義。現在の製品ドキュメントには 6 本のワイヤが示されていますが、製造前に色の定義を実際のデータシートと照合して確認する必要があります。購入者は、サンプルの承認前に最終的な配線図とピン配置を要求する必要があります。

取り付けインターフェイス。アクチュエータは、DN15 ~ DN25 モジュラー スマート メーター バルブ本体で使用されるバルブ ステムと取り付けパターンを中心に設計されています。量産発売前に、購入者はステムの四角さ、取り付け穴の間隔、メーターハウジング内のアクチュエーターの向きを確認する必要があります。 Kaiye は、生産注文を出す前に、機械的なフィットチェック用のサンプルを提供できます。

メーターハウジングまたは完全なバルブアセンブリも購入している場合は、アクチュエータも一緒にレビューできます。水道メーターシェルとバルブ本体の組み合わせにより、組み立て時のインターフェースの不一致を軽減します。

モジュラーアクチュエータが使用される場所: 大量プロジェクトに適したアプリケーション

このアクチュエータは、高速作動よりもバッテリ駆動、低消費電流、プラグイン コネクタが重要なモジュラー スマート メーター プラットフォーム向けに配置されています。一般的なボリューム アプリケーションには次のようなものがあります。

  • スマート住宅用水道メーター (DN15 ~ DN20)。アパートの建物や公益事業者が管理する住宅口座の請求管理、延滞管理、漏洩対応のためのリモート開閉。 2400:1 バージョンを使用してください。
  • 大口径の住宅用および軽商業用メーター (DN25)。バルブの着座トルクが高く、確実な閉鎖を維持するために 3700:1 バージョンが必要な場合。
  • 非電化のメーターピット。220V 主電源または専用電源ケーブルが実用的ではなく、アクチュエータがメーターのバッテリー パックから動作する地下および屋外のメーター設置場所。
  • OEM メーター プラットフォーム。電力会社に出荷する前にモジュラー アクチュエータを自社のメーター製品に統合する水道メーター メーカーへのアクチュエーターの供給。

アクチュエータは Kaiye の広範な水道メーターコンポーネントプラットフォームの一部であるため、複数のコンポーネントを調達するバイヤーは認定と物流を統合できます。プロジェクトでメーターレベルでの無線通信も必要な場合、アクチュエーターは Kaiye のアクチュエーターと連携して動作するように設計されています。ワイヤレス水道メータープラットフォーム。全文をレビューすることもできます水道メーターアクチュエーターの範囲関連モデルについては。

品質、一貫性、そしてここでの「メーカー」の実際の意味

B2B バイヤーにとって、「メーカー」とは、単なるカタログを持った商社ではなく、プロセス管理を意味する必要があります。 Kaiye は ISO 9001 品質システムを運用し、アクチュエーター アセンブリの自動生産を実行し、20 年以上水道メーター アクチュエーターを製造してきました。このモジュール式アクチュエータは、次の 3 つの具体的な方法でその生産拠点から恩恵を受けています。

バッチの一貫性。歯車は管理された寸法に機械加工されます。自動組み立てにより、ギアの噛み合い、トルク出力、応答時間のユニットごとのばらつきが軽減されます。これは、ユーティリティ プロジェクト全体で数千台のアクチュエータを設置する場合に重要です。

受入検査と最終検査。標準的な生産には、電流引き込み、応答時間、バルブの移動量などの機能チェックが含まれます。バイヤーは、大量注文を行う前に、検査プロトコルとサンプリング計画をリクエストできます。

トレーサビリティ。モデルコード、生産​​バッチ、およびテスト記録が保持されるため、現場で問題が発生した場合に、プロジェクト内のすべてのアクチュエータを疑わしいものとして扱うのではなく、影響を受ける集団を隔離できます。 Kaiyeの生産拠点と品質システムの詳細については、会社概要と製造概要.

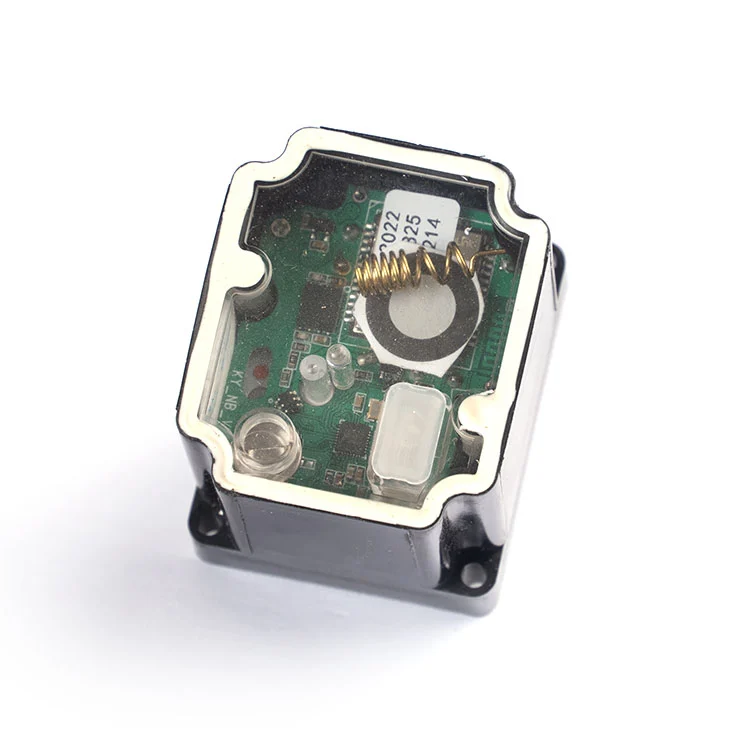

Water Meter Modular Actuator

OEM のカスタマイズおよび調達条件

モジュラーアクチュエータは標準ユニットとして入手可能ですが、標準とは固定を意味するものではありません。 OEM およびプロジェクトのバイヤーの場合、通常、次の項目が技術レビュー後にカスタマイズされます。

ケーブルとコネクタ。メーターハウジングや組立治具に合わせて、ケーブル長、ワイヤーゲージ、カラーコード、コネクタタイプをご指定いただけます。

ワイヤー定義と制御ロジック。開閉信号マッピングと電源極性はメーターボードに合わせて調整できます。

減速比。バルブ サイズが DN15 ~ DN25 の範囲外である場合、または着座トルクが異常な場合は、標準の 2400:1 または 3700:1 構成よりも代替のギア比またはモーター層の方が適切な場合があります。

ブランド化とパッケージング。大量注文の場合は、プライベート ラベルのマーキング、中立的なパッケージ、およびプロジェクト固有のラベルをご利用いただけます。

一般的なMOQとリードタイムは見積時に確認されます。標準納期は、注文数量とコンポーネントの在庫状況によって異なりますが、通常、PO とサンプルの確認後 15 ~ 30 日かかります。

調達FAQ

モジュラーアクチュエーターはどのようなインテリジェント水道メーターの仕様に適していますか?
アクチュエーターは、DN15 ~ DN25 インテリジェント水道メーター用に設計されています。各口径のバルブ制御要件に合わせて、DN15 および DN20 メーターには 2400:1 のリダクションを使用し、DN25 メーターには 3700:1 のリダクションを使用します。

動作電流が低い (≤25 mA) という利点は何ですか?
動作電流が低いため、バッテリ駆動のメーターの消費電力が削減され、バッテリの交換サイクルが延長され、動作中の熱と騒音が軽減されます。

コネクタと配線の構成は何ですか?
アクチュエータは信号線4本と電源線2本の計6本のPHタイプ4Pコネクタを使用しています。ご注文前に、実際の製品データシートと照らし合わせて正確なワイヤー色の定義をご確認ください。

ケーブル、コネクタ、またはブランドをカスタマイズできますか?
はい。大量注文の場合は、ケーブル長、ワイヤゲージ、カラーコード、コネクタタイプ、プライベートラベルマーキングを指定できます。

通常注文の場合の納期はどれくらいですか?
納期は通常 15 ~ 30 日ですが、モデルの期間や注文数量に応じて短くなったり長くなったりする場合があります。
