水道メーターノーワイヤーアクチュエーター

購入者は注文前に技術仕様を確認する必要があります

以下の表は、標準的なワイヤなしアクチュエータ構成を反映しています。メーター プラットフォームが異なる電圧、トルク曲線、またはピン定義で動作する場合、これらのパラメーターは OEM レビュー中にカスタマイズできます。

メーターボードが異なるピン定義を使用している場合、または異なるコネクタを想定している場合、Kaiye のエンジニアリング チームは、互換性のないボードに標準プラグを強制的に接続するのではなく、インターフェイスをレビューして、適合する構成を提案できます。

2.0mm ピンの定義: エンジニアが最初に尋ねること

アクチュエータは標準の 2.0mm 5 ピン インターフェイスを使用します。ピンの機能とシーケンスは、プロジェクトの要件に応じてカスタマイズできます。

電源ピン。ピン IV と V はモータードライブに電力を供給します。駆動回路は、通常の動作電流が 25 mA 以下であっても、バルブの着座により一時的に高い電流が要求される可能性があるため、450 mA のロックローター電流に対応できるサイズにする必要があります。アクチュエータが現場交換可能な場合は、メーター基板の逆極性保護を推奨します。

制御ピン。ピン I、II、III は開閉制御と COM を実行します。この回路は電力線ではなく制御入力として扱われ、通信障害によってバルブ制御が不能にならないように通信モジュールから独立したままにする必要があります。

大量発売の前に、購入者はピンの配列、プラグの向き、メーターハウジング内のアクチュエーターの位置を確認する必要があります。 Kaiye は、生産注文を出す前に、機械的および電気的な適合チェック用のサンプルを提供できます。

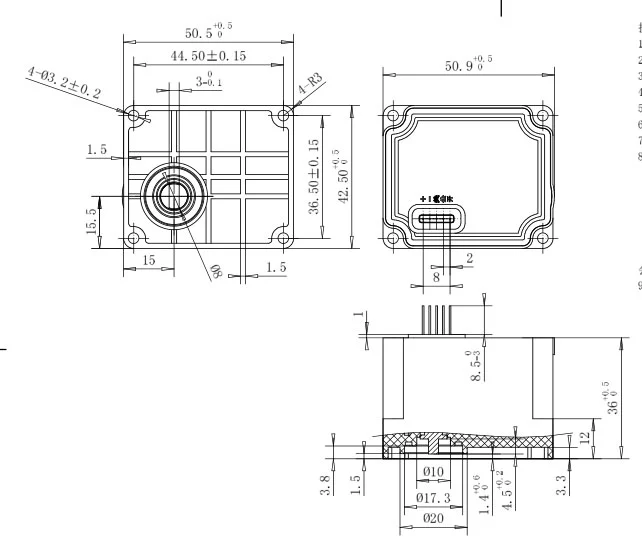

技術図面

ワイヤ不要のアクチュエータが使用される場所: 大量プロジェクトに適したアプリケーション

このアクチュエータは、高速作動よりもプラグアンドプレイ アセンブリ、低消費電流、安定したピン接続が重要なスマート メーター プラットフォーム向けに配置されています。一般的なボリューム アプリケーションには次のようなものがあります。

• スマート住宅用水道メーター (DN15 ～ DN20)。請求管理、延滞管理、漏洩対応のためのリモート開閉。 2400:1 バージョンを使用してください。
• 大口径の住宅用および軽商業用メーター (DN25)。バルブの着座トルクが高く、3700:1 バージョンが必要な場合。
• 自動メーター組立ライン。ケーブル溶接を排除することで組み立てプロセスが簡素化され、ユニット間の一貫性が向上します。
• OEM メーター プラットフォーム。水道メーターメーカーへのアクチュエーターの供給。水道メーターメーカーは、電力会社に出荷する前にワイヤー不要のアクチュエーターを自社のメーター製品に統合します。

アクチュエータは Kaiye の広範な水道メーターコンポーネントプラットフォームの一部であるため、複数のコンポーネントを調達するバイヤーは認定と物流を統合できます。プロジェクトでメーターレベルでの無線通信も必要な場合、アクチュエーターは Kaiye のアクチュエーターと連携して動作するように設計されています。ワイヤレス水道メータープラットフォーム。全文をレビューすることもできます水道メーターアクチュエーターの範囲関連モデルについては。

品質、一貫性、そしてここでの「メーカー」の実際の意味

B2B バイヤーにとって、「メーカー」とは、単なるカタログを持った商社ではなく、プロセス管理を意味する必要があります。 Kaiye は ISO 9001 品質システムを運用し、アクチュエーター アセンブリの自動生産を実行し、20 年以上水道メーター アクチュエーターを製造してきました。このワイヤ不要のアクチュエータは、次の 3 つの具体的な方法でその生産拠点から恩恵を受けています。

バッチの一貫性。ワイヤピン接続を使用しないため、アクチュエータアセンブリにおけるユニット間のばらつきの最大の原因の 1 つである手動ケーブル溶接が不要になります。自動化された組み立てと制御されたピン寸法により、接触抵抗と応答時間の変動が低減されます。

受入検査と最終検査。標準的な生産には、電流引き込み、応答時間、バルブの移動量などの機能チェックが含まれます。バイヤーは、大量注文を行う前に、検査プロトコルとサンプリング計画をリクエストできます。

トレーサビリティ。モデルコード、生産​​バッチ、およびテスト記録が保持されるため、現場で問題が発生した場合に、プロジェクト内のすべてのアクチュエータを疑わしいものとして扱うのではなく、影響を受ける集団を隔離できます。 Kaiyeの生産拠点と品質システムの詳細については、会社概要と製造概要.

OEM のカスタマイズおよび調達条件

ワイヤレスアクチュエータは標準ユニットとして用意されていますが、標準だからといって固定されているわけではありません。 OEM およびプロジェクトのバイヤーの場合、通常、次の項目が技術レビュー後にカスタマイズされます。

ピンの定義とシーケンス。ピンの機能とピンの順序をメーターボードに合わせることができます。

コネクタとハウジング。プラグのタイプ、方向、およびアクチュエータのハウジングは、メーターのエンクロージャとアセンブリの固定具に合わせて指定できます。

減速比。バルブ サイズが DN15 ～ DN25 の範囲外である場合、または着座トルクが異常な場合は、標準の 2400:1 または 3700:1 構成よりも代替のギア比またはモーター層の方が適切な場合があります。

ブランド化とパッケージング。大量注文の場合は、プライベート ラベルのマーキング、中立的なパッケージ、およびプロジェクト固有のラベルをご利用いただけます。

一般的なMOQとリードタイムは見積時に確認されます。標準納期は、注文数量とコンポーネントの在庫状況によって異なりますが、通常、PO とサンプルの確認後 15 ～ 30 日かかります。

調達FAQ

このアクチュエータの「ワイヤなし」とは何を意味しますか?
これは、ワイヤを使用しないピン接続を指します。アクチュエータは、ケーブル溶接を必要とせず、2.0 mm 5 ピン インターフェイスを介してメーター ベースと電子モジュールに直接接続されます。これにより組み立てが簡素化され、自動化された生産ラインがサポートされます。

ワイヤレスアクチュエータはどの水道メーター口径に適していますか?
DN15 ～ DN25 スマート水道メーター用に設計されています。 DN15 および DN20 メーターには 2400:1 のリダクションを使用し、DN25 メーターには 3700:1 のリダクションを使用します。

ピンの定義は何ですか?
標準の 2.0mm 5 ピンの定義は次のとおりです。I バルブ開制御信号、II 共通端子 (COM)、III バルブ閉制御信号、IV DC 電源プラス (+)、V DC 電源マイナス (-)。ピンの機能と順序はカスタマイズ可能です。

ピン定義、ケーブル、またはブランドをカスタマイズできますか?
はい。ピン機能、ピン配列、コネクタ タイプ、およびプライベート ラベル マーキングは、技術レビュー後に大量注文で指定できます。

通常注文の場合の納期はどれくらいですか？
納期は通常 15 ～ 30 日ですが、モデルの期間や注文数量に応じて短くなったり長くなったりする場合があります。
