水道メーター浄化弁アクチュエーター

KY-KT-27 アクチュエーターが購入者にとって実際に何を解決するか

スマート メーターのバルブの故障のほとんどは電子機器が原因ではありません。それらは、老朽化し​​たバルブのトルク不足、湿気の多いメーターボックスのシール不良、またはメータープラットフォームに合わない配線構成によって発生します。 KY-KT-27 は、これら 3 つの障害点に直接対処します。

購入者は注文前に技術仕様を確認する必要があります

以下の表は、標準的な KY-KT-27 構成を反映しています。メーター プラットフォームが異なる電圧、トルク曲線、または配線規則で動作する場合、これらのパラメーターは OEM レビュー中にカスタマイズできます。

アプリケーションが 3.6 V、5 V、または 12 V で動作する場合、または異なるトルク層が必要な場合、Kaiye のエンジニアリング チームは、互換性のないバルブ プラットフォームに標準 SKU を強制的に組み込むのではなく、バルブ負荷を検討して、適合するアクチュエータ構成を提案できます。

統合、配線、実装: エンジニアが最初に尋ねること

OEM バイヤーにとって、アクチュエーターの良さは、メーター ハウジング、バルブ ステム、および制御基板との適合性によって決まります。 KY-KT-27 は、スペースに制約のあるスマート メーター エンクロージャ向けのコンパクトで統合されたアウトラインを使用しており、電源と漏電検出回路を分離する配線方式を備えています。

電源配線。アクチュエーターには専用ケーブルを通じて電力が供給されます。駆動回路は、通常の動作電流が 80 mA 以下であっても、バルブの着座により一時的に高い電流が要求される可能性があるため、450 mA のロックローター電流に対応できるサイズにする必要があります。アクチュエータが現場交換可能な場合は、メーター基板の逆極性保護を推奨します。

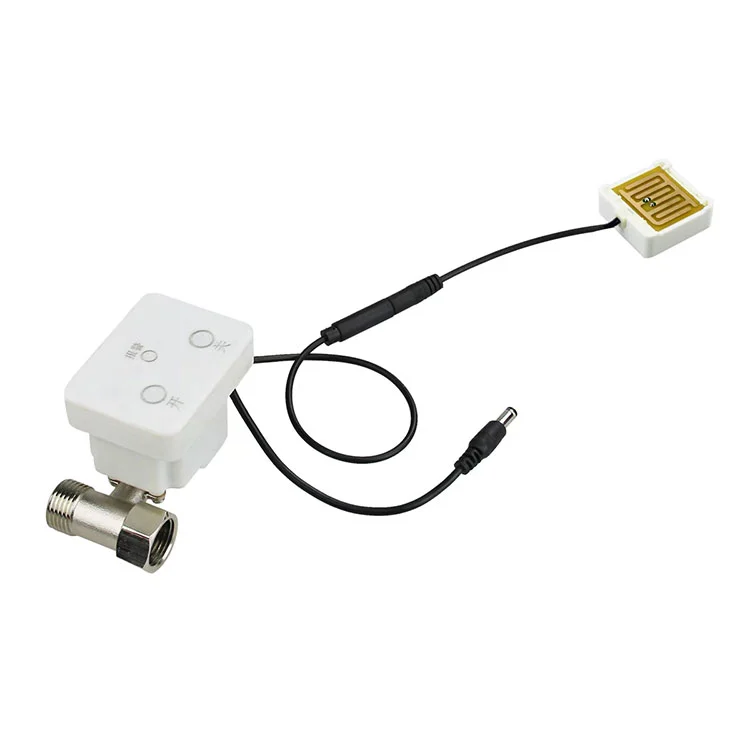

漏電警報の配線。漏れケーブルは別の入力です。センシングケーブルが水との接触を検出すると、アクチュエーターがバルブを閉じ、赤色のアラームインジケーターをトリガーします。この回路は、計測信号ではなく安全入力として扱う必要があり、通信障害によってリークトリガーによる閉鎖が無効にならないように、通信モジュールから独立したままにする必要があります。

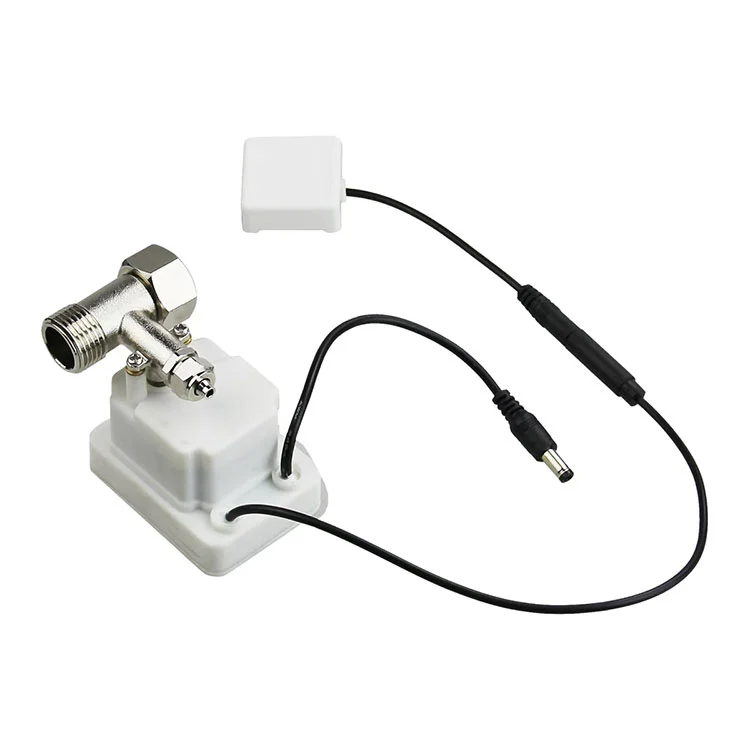

取り付けインターフェイス。アクチュエータは、DN15 ～ DN20 スマート メーター バルブ本体で使用されるバルブ ステムと取り付けパターンを中心に設計されています。量産発売前に、購入者はステムの四角さ、取り付け穴の間隔、メーターハウジング内のアクチュエーターの向きを確認する必要があります。 Kaiye は、生産注文を出す前に、機械的なフィットチェック用のサンプルを提供できます。

メーターハウジングまたは完全なバルブアセンブリも購入している場合は、アクチュエータも一緒にレビューできます。水道メーターシェルとバルブ本体の組み合わせにより、組み立て時のインターフェースの不一致を軽減します。

KY-KT-27 が使用される場所: 大量プロジェクトに適したアプリケーション

このアクチュエータは、高速作動よりも電動遠隔操作とフェールセーフ閉鎖が重要な小口径バルブ制御用に配置されています。一般的なボリューム アプリケーションには次のようなものがあります。

アクチュエータは Kaiye の広範な水道メーターコンポーネントプラットフォームの一部であるため、複数のコンポーネントを調達するバイヤーは認定と物流を統合できます。プロジェクトでメーターレベルでの無線通信も必要な場合、アクチュエーターは Kaiye のアクチュエーターと連携して動作するように設計されています。ワイヤレス水道メーターこのプラットフォームでは、バルブ制御とリモートデータ送信が、別々に認定された 2 つの部分ではなく、1 つのシステムとして扱われます。

品質、一貫性、そしてここでの「メーカー」の実際の意味

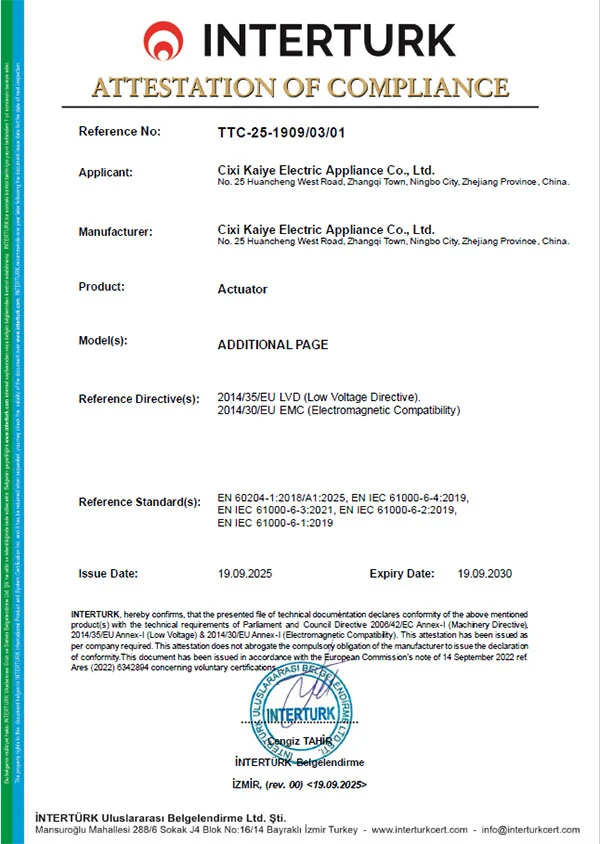

B2B バイヤーにとって、「メーカー」とは、単なるカタログを持った商社ではなく、プロセス管理を意味する必要があります。 Kaiye は ISO 9001 品質システムを運用し、アクチュエーター アセンブリの自動生産を実行し、20 年以上水道メーター アクチュエーターを製造してきました。 KY-KT-27 は、その生産拠点から 3 つの具体的な方法で恩恵を受けています。

バッチの一貫性。金属ギアは制御された寸法に機械加工されます。自動組み立てにより、ギアの噛み合い、トルク出力、応答時間のユニットごとのばらつきが軽減されます。これは、ユーティリティ プロジェクト全体で数千台のアクチュエータを設置する場合に重要です。

受入検査と最終検査。標準的な生産には、電流引き込み、応答時間、バルブの移動量などの機能チェックが含まれます。バイヤーは、大量注文を行う前に、検査プロトコルとサンプリング計画をリクエストできます。

トレーサビリティ。モデルコード、生産​​バッチ、およびテスト記録が保持されるため、現場で問題が発生した場合に、プロジェクト内のすべてのアクチュエータを疑わしいものとして扱うのではなく、影響を受ける集団を隔離できます。 Kaiyeの生産拠点と品質システムの詳細については、会社概要と製造概要.

OEM のカスタマイズおよび調達条件

KY-KT-27は標準ユニットとして用意されていますが、標準だからといって固定されているわけではありません。 OEM およびプロジェクトのバイヤーの場合、通常、次の項目が技術レビュー後にカスタマイズされます。

電圧と駆動ロジック。メーターボードが 24 V ではなく 3.6 V、5 V、または 12 V を供給している場合は、アクチュエータのドライブを確認して一致させることができます。制御信号の極性と開閉ロジックもボードに合わせて調整できます。

ケーブルとコネクタ。メーターハウジングや組立治具に合わせて、ケーブル長、ワイヤーゲージ、カラーコード、コネクタタイプをご指定いただけます。

トルクとギア比。より高い着座トルクまたは異なるステム形状を備えたバルブの場合、標準の 2400:1 構成よりも代替のギア比またはモーター層の方が適切な場合があります。

ブランド化とパッケージング。大量注文の場合は、プライベート ラベルのマーキング、中立的なパッケージ、およびプロジェクト固有のラベルをご利用いただけます。

標準構成の一般的なMOQは500個から始まります。カスタマイズされた電圧、ケーブル、またはブランドには、より高いMOQとサンプル承認ステップが必要になる場合があります。標準ユニットのリードタイムは、注文数量とコンポーネントの在庫状況に応じて、発注書とサンプル確認後通常 15 ～ 25 営業日です。最終MOQとリードタイムは見積時に確認されます。

調達FAQ

最低注文数量はいくらですか?
標準構成は 500 個からです。カスタマイズされた電圧、ケーブル、コネクタ、またはブランドには、より高いMOQとサンプル承認ステップが必要になる場合があります。

アクチュエータは 3.6V、5V、または 12V 用にカスタマイズできますか?
はい。標準ユニットは DC 24V ですが、技術評価後にドライブを検討して 3.6V、5V、または 12V システムに適合させることができます。

リードタイムはどれくらいですか?
標準ユニットは、注文数量とコンポーネントの在庫状況に応じて、発注書とサンプル確認後通常 15 ～ 25 営業日かかります。

水が漏れると自動的にバルブが閉まりますか？
はい、漏れ警報ケーブルが水との接触を検出すると、アクチュエータがバルブを閉じて赤色の警報インジケータを作動させます。
