水道メーターバルブアクチュエーターコントローラー

技術仕様

水道メーターバルブアクチュエーターコントローラーは、安定した電気的性能と信頼性の高い作動出力を特徴とし、以下の標準化された技術パラメータを備えています。

配線シーケンスと定義

水道メーター バルブ アクチュエーター コントローラーは、設置と試運転を容易にするため、明確な信号定義を備えた 5 ピン配線構成を使用しています。

1.白いワイヤー:トップスイッチ信号（バルブ開）

2. 青色のワイヤー:信号用コモン端子

3. 黄色のワイヤー:トップスイッチ信号（バルブ閉）

4. 赤いワイヤー:上位置端子

5.黒いワイヤー:ハイ/ローレベル端子

注記：お客様の設置方向や用途シナリオの違いにより、バルブの開閉位置が逆になる場合があります。最終的な開閉ロジックは、実際の設置および動作条件に基づいてお客様が確認する必要があります。

安定したパラメータ性能と標準化された配線設計を備えた水道メーター バルブ アクチュエーター コントローラーは、住宅用および商業用メーター システムの水道メーター バルブの作動に信頼性の高い制御を提供します。

この水道メーターバルブアクチュエーターコントローラーはどの水道メーター直径と互換性がありますか?

これは、DN15 および DN20 水道メーター用に特別に設計されており、これらの標準口径の計量および制御要件に適合する 1500:1 の固定計量比を備えています。

防水等級 0 (IP0) は実際の使用を意味しますか?

IP0 は、アクチュエータに特別な防水または防塵保護が施されていないことを示します。屋内、乾燥した非浸漬環境での設置にのみ適しています。直接水に触れたり、雨や湿気の多い屋外を避けてください。

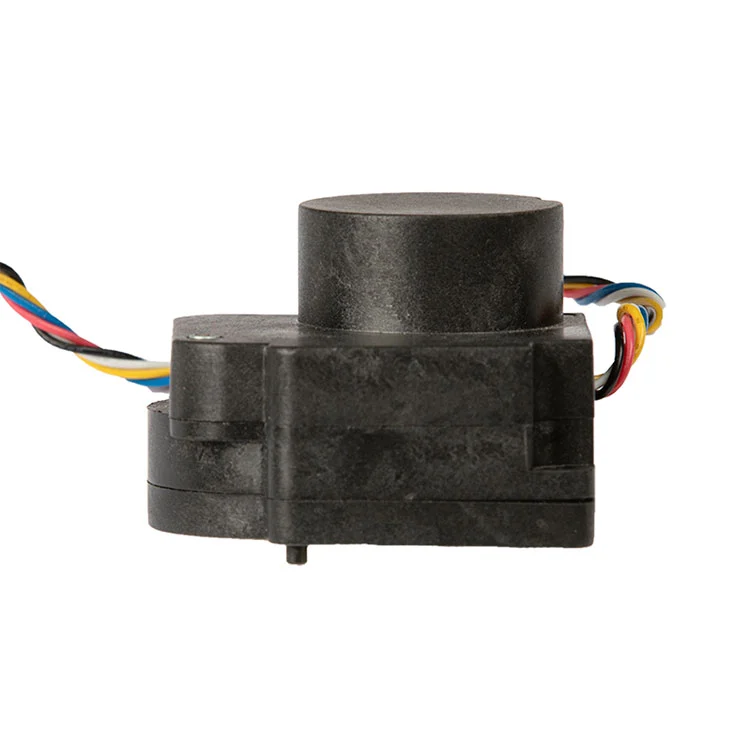

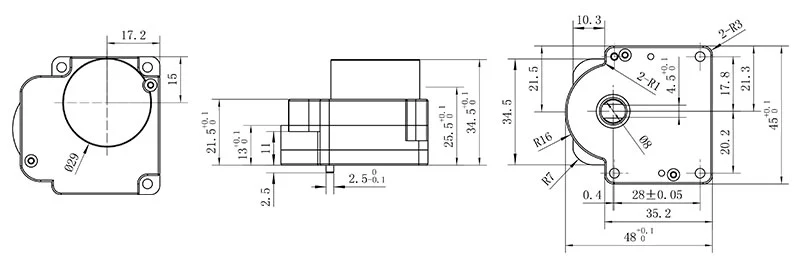

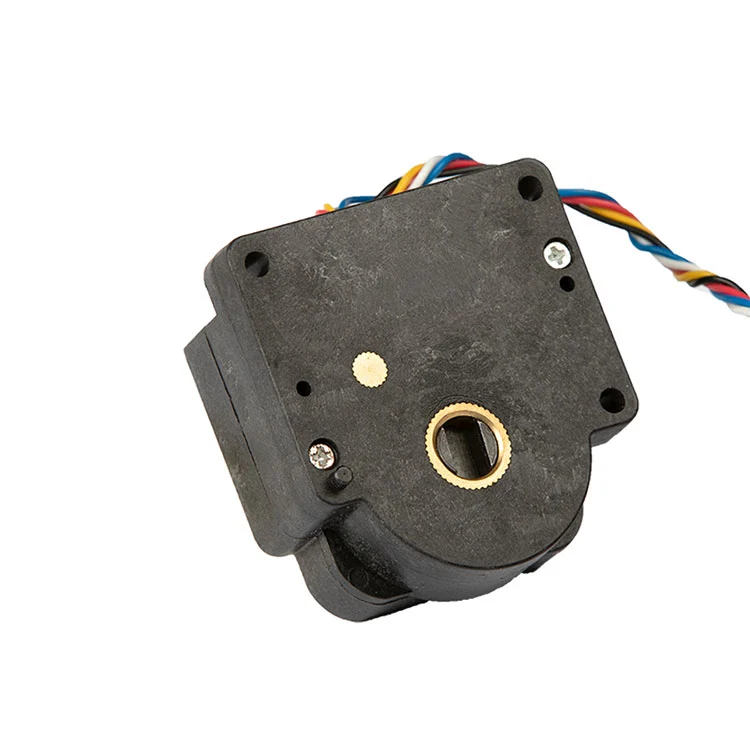

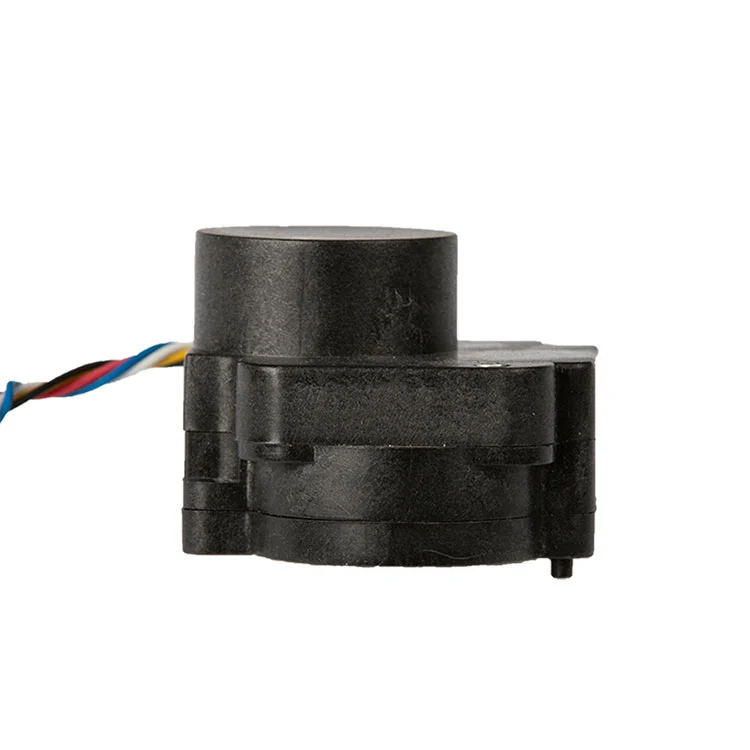

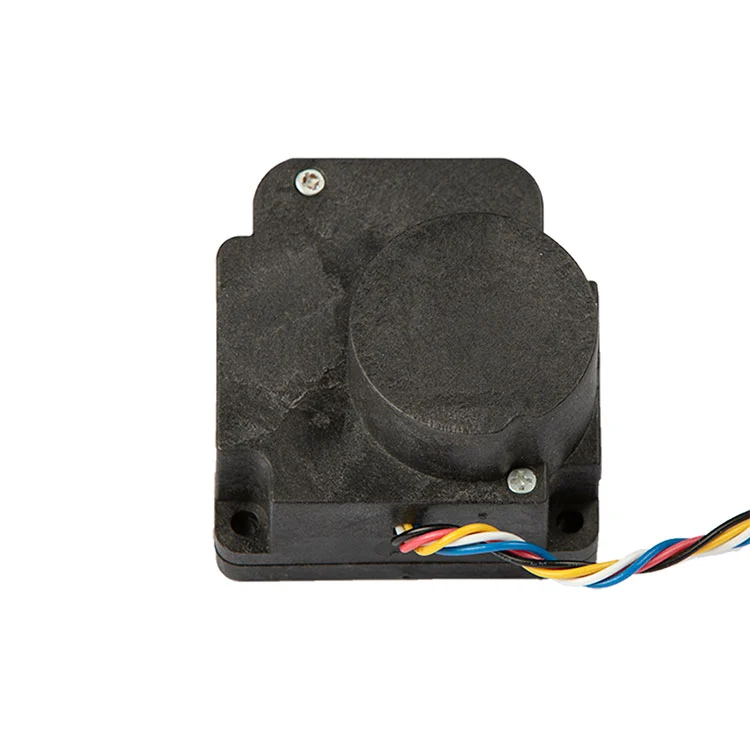

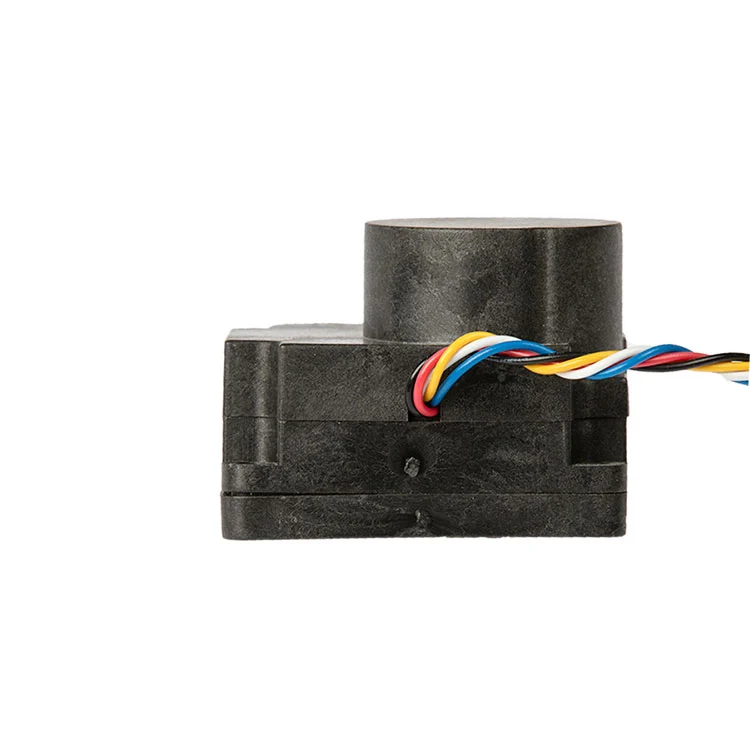

製品図
